Pistone da 40,0 mm con due fasce elastiche rettangolari con anelli di sicurezza interni (IS) da abbinare al cilindro da corsa in alluminio swiing per ciclomotori / ciclomotori Sachs 503.
Le superfici interne del pistone sono state lavorate in piano per una guida ottimale della biella. Le due fasce elastiche cromate dure hanno un effetto positivo sulla durata di vita.
Inoltre, il pistone è dotato di due fori per una lubrificazione ottimale dello spinotto.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, le loro posizioni e i tipi di bloccaggio sulla legenda nelle immagini.

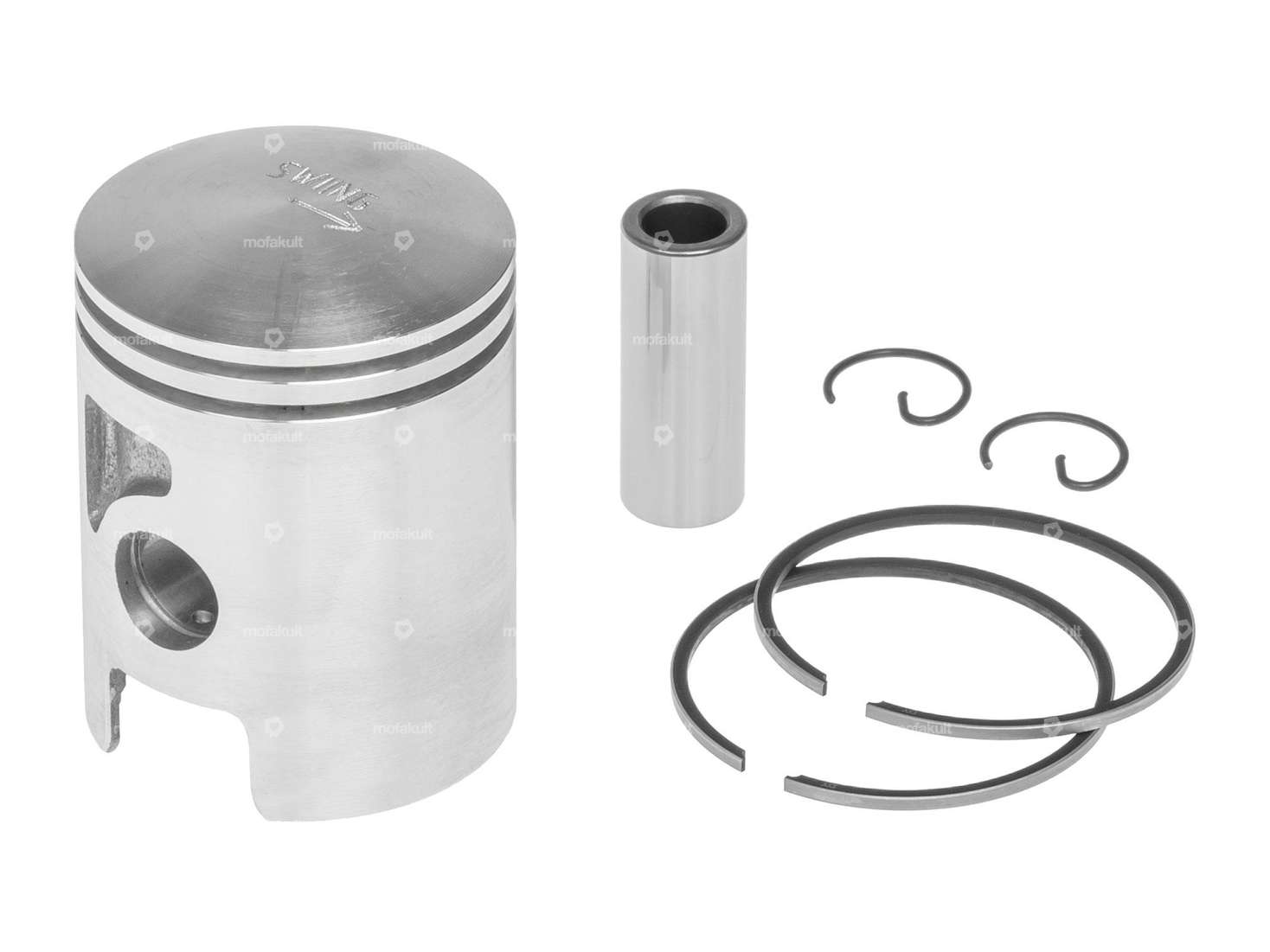

Il kit del pistone contiene spinotti, clip per pistoni e fasce elastiche.
Tra gli accessori troverete l'attrezzo di montaggio corrispondente, i bloccaggi degli spinotti e, se necessario, il cilindro corrispondente.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
Dettagli
| Diametro nominale | 40 mm |
| Produttore | swiing® parti ingegnose |
| Anello del pistone spesso | 1.7 mm |
| Ø esterno del pistone (A) | 39.97 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 3.5 mm |
| Altezza totale del pistone (E) | 54 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Peso del pistone | 83 g |
Adatto ai seguenti modelli
| Sachs | 503 - AAL, ABL, 2AL / 2BL |
