Cassa motore Pinasco «Slave» con albero motore (46 mm di corsa / 12 mm di KoBo) e doppia aspirazione adatto per il vostro ciclomotore/ciclomotore Piaggio Ciao, Si, Bravo, Boxer, Grillo.

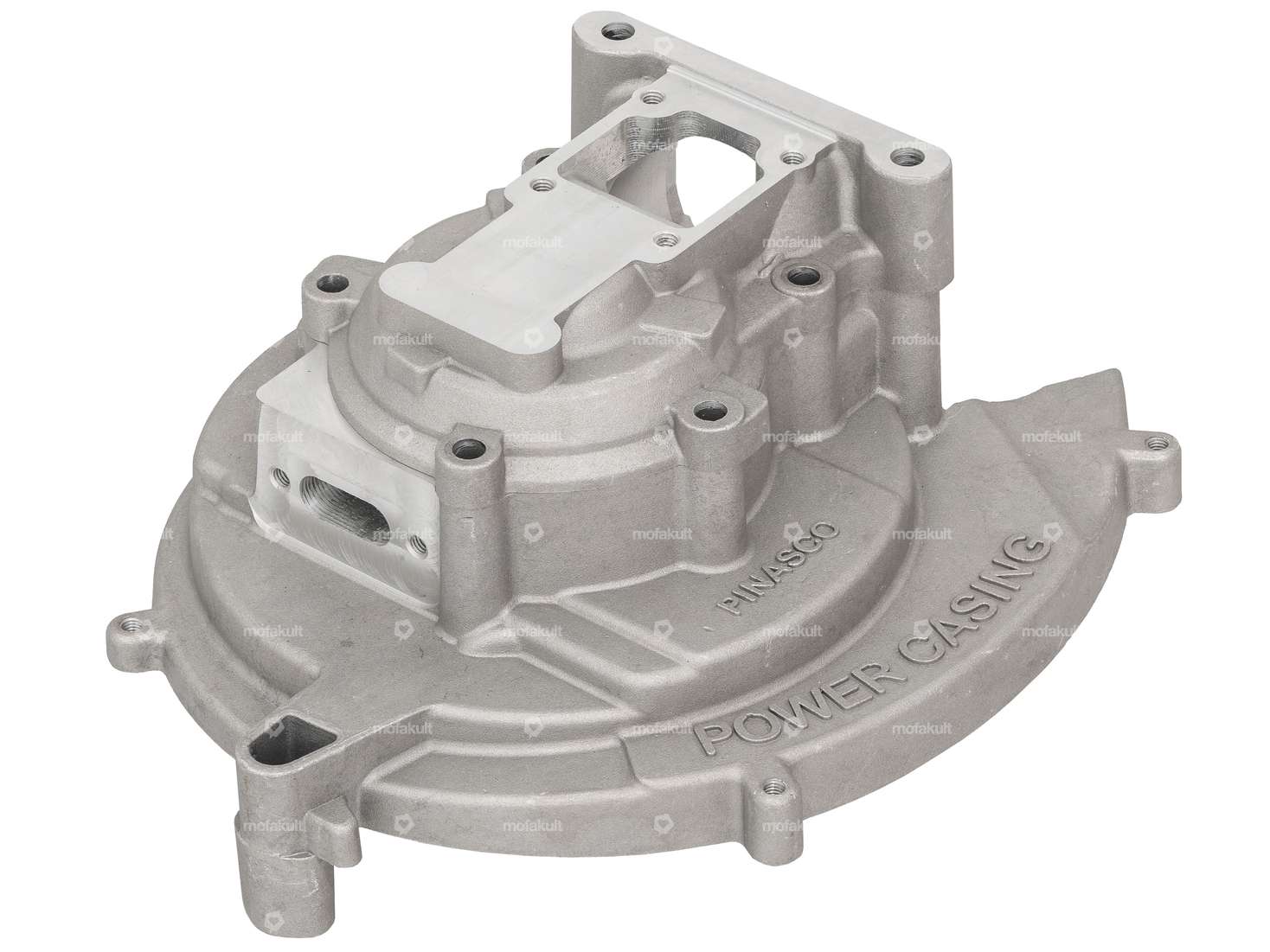

Il carter motore Pinasco «Power Casing» viene fornito con un albero motore appositamente sviluppato per questo scopo, che presenta un'ampia guancia per il controllo dell'aspirazione.
Su questo carter è possibile installare un carburatore Dellorto SHA standard da 13 mm nella parte posteriore da un lato, o qualsiasi carburatore con un attacco da 24 mm sul sistema a membrana dall'altro. Se necessario, è necessario adattare il telaio.
Questo sistema a doppio carburatore può essere utilizzato per estrarre gli ultimi cavalli dalla vostra auto da corsa.

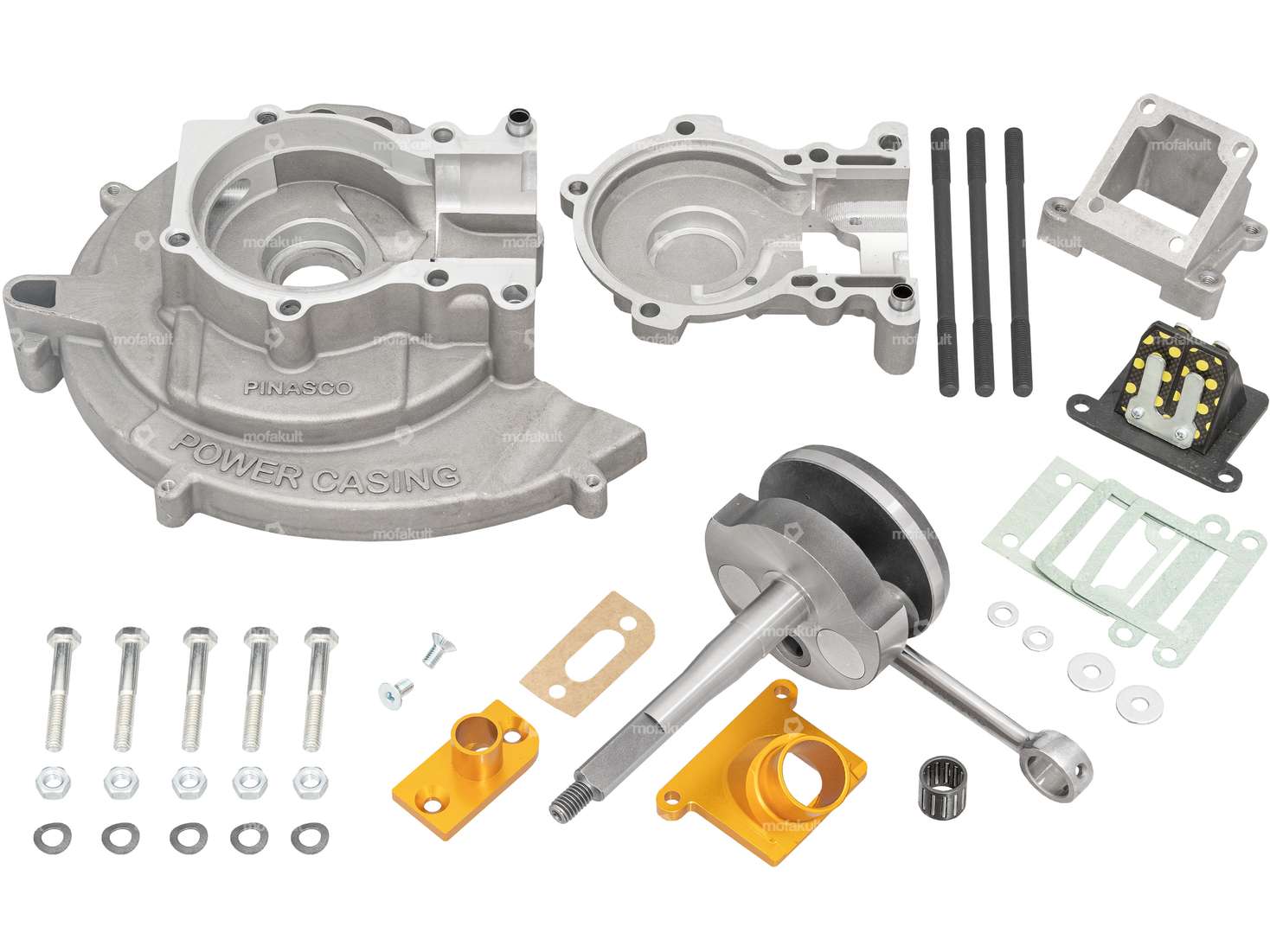

La fornitura comprende i seguenti componenti:
- Flangia di aspirazione posteriore (diametro di collegamento: 16 mm, Ø interno: 13 mm)
- Sistema a membrana laterale, compreso il tappo di tenuta per la flangia da 13 mm, se non viene utilizzata.
- Materiale di montaggio per la flangia del diaframma (diametro di connessione: 24 mm, Ø interno: 20 mm)
- Bullone del cilindro

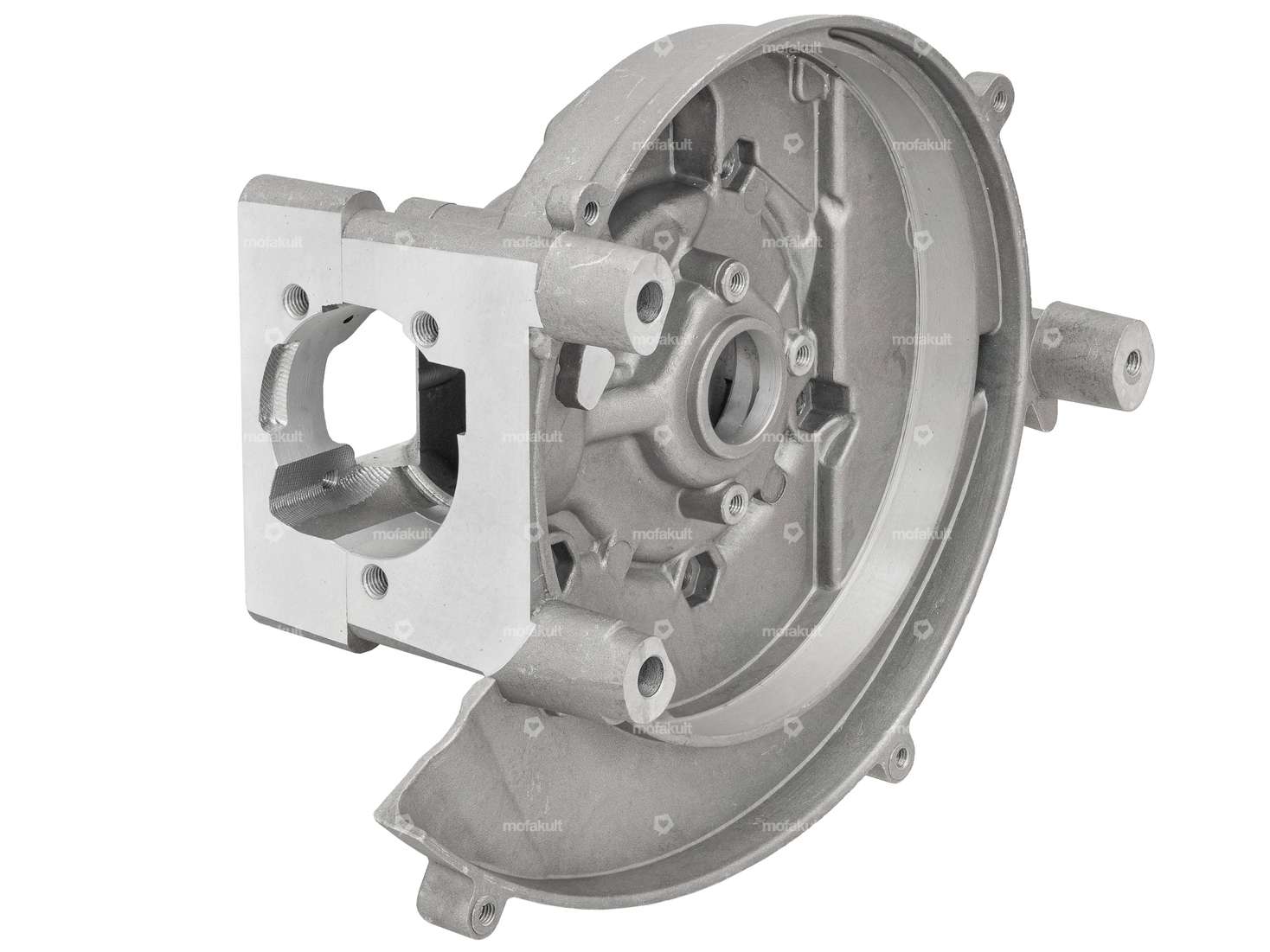

- Custodia del motore (Ø per collo del cilindro fino a 50.7 mm)
- Viti carter motore

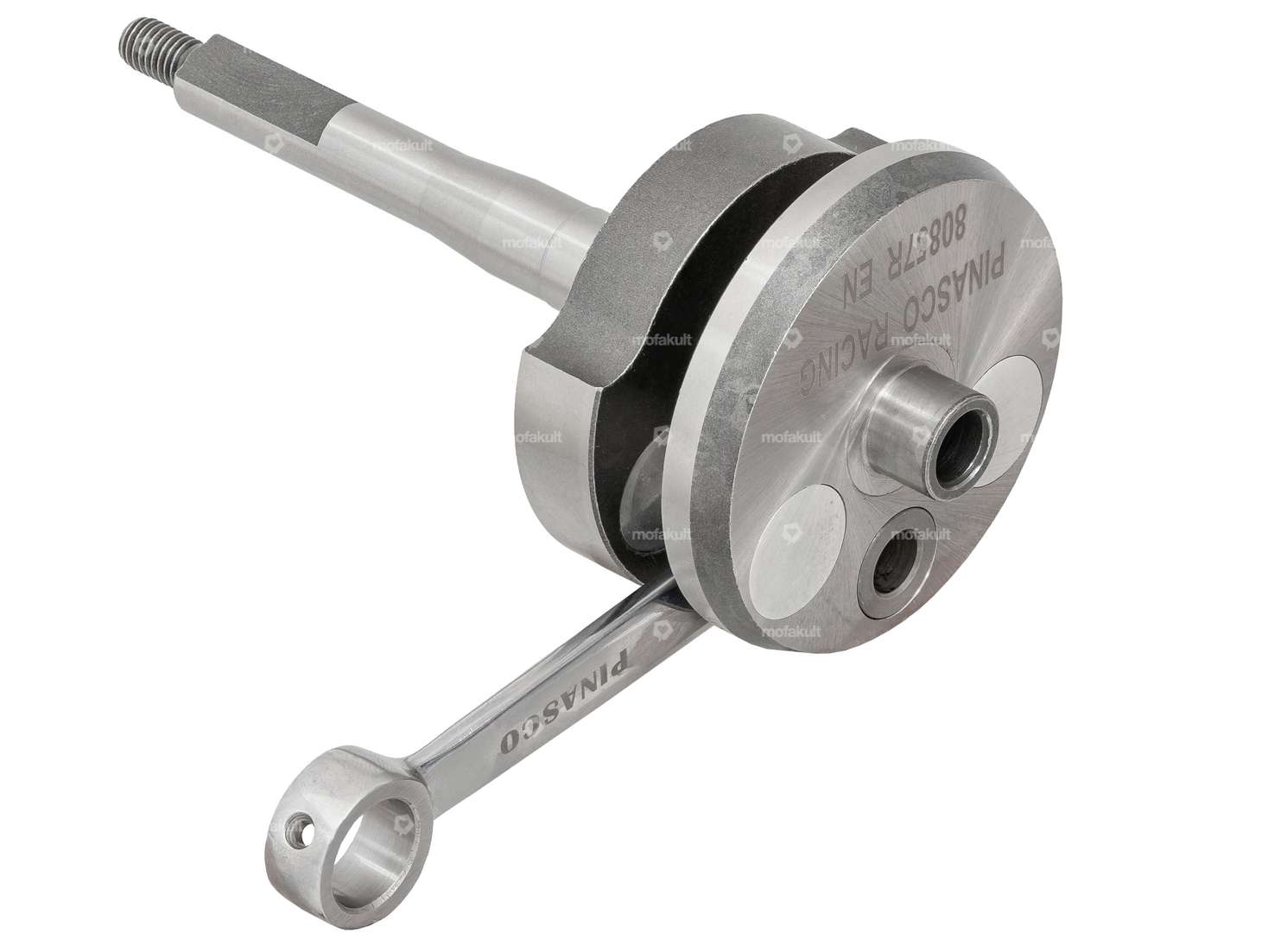

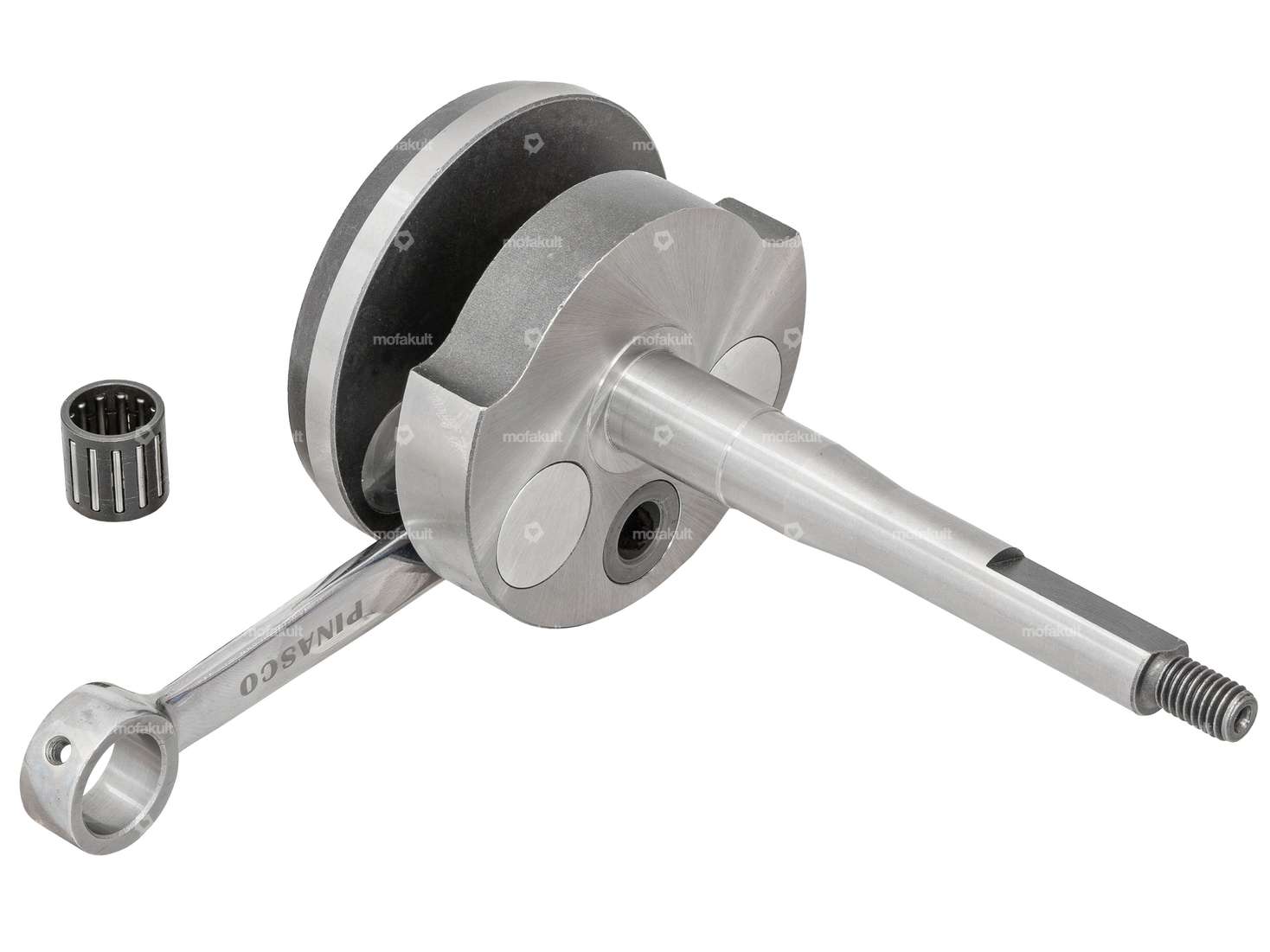

- Albero a gomito Pinasco Competition con corsa 46 mm e spinotto 12 mm (asse 12)
- Istruzioni di installazione in inglese & italiano
Non viene fornita la guarnizione del carter. Per la tenuta si utilizza un composto sigillante.
Si consiglia di utilizzare il kit cilindro Pinasco da 46 mm per questa macchina da corsa. Inoltre, su questa cassa possono essere montate solo accensioni elettroniche.
Istruzioni per l'installazione:
- Quando si utilizza l'albero motore con corsa da 46 mm, l'interno della cassa deve essere leggermente incassato in modo che la biella non sporga
- Il cilindro deve essere rialzato di circa 1,5 mm a causa della corsa maggiore. Si consiglia di controllare il bordo di schiacciamento prima della messa in funzione. Dovrebbe essere di 0,8 - 1,0 mm.
- Se il motore è installato in un telaio Piaggio Ciao, è necessario rimuovere un po' di materiale dal lato destro del carter e del cilindro. Questo processo è descritto nelle istruzioni di montaggio.
I componenti aggiuntivi corrispondenti, come sigillante, kit racing, ghiere racing, ecc. sono disponibili tra gli accessori.
Prodotto di qualità del produttore italiano Pinasco.
Dettagli
| Produttore | Pinasco |
| Materiale | Alluminio |
| Corsa dell'albero a gomiti | 46 mm |
| Tipo di accensione | Elettronica |
Adatto ai seguenti modelli
| Piaggio | Ciao - P, SC, PX, C24 Si Bravo / Super Bravo Boxer Grillo |
