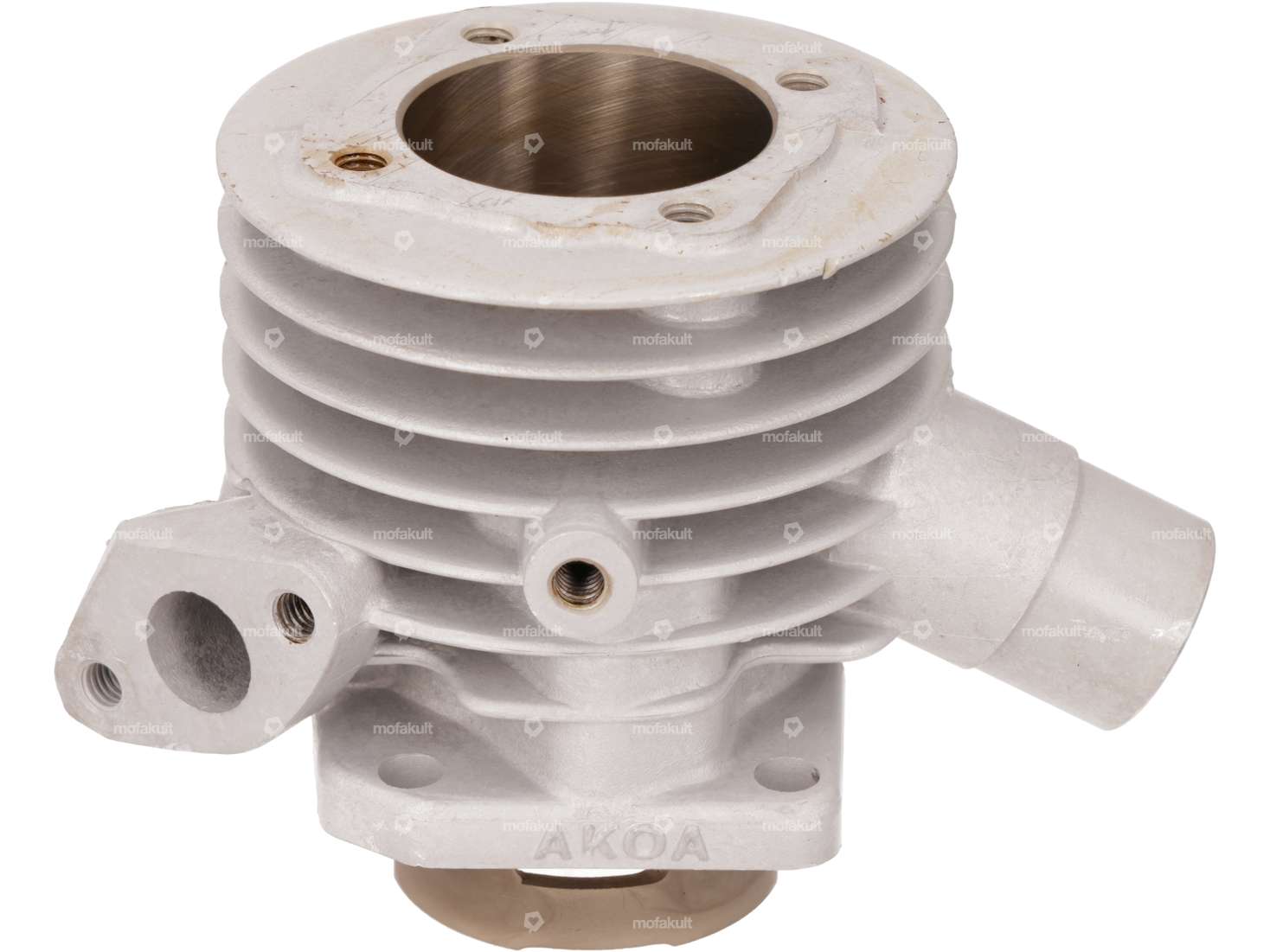

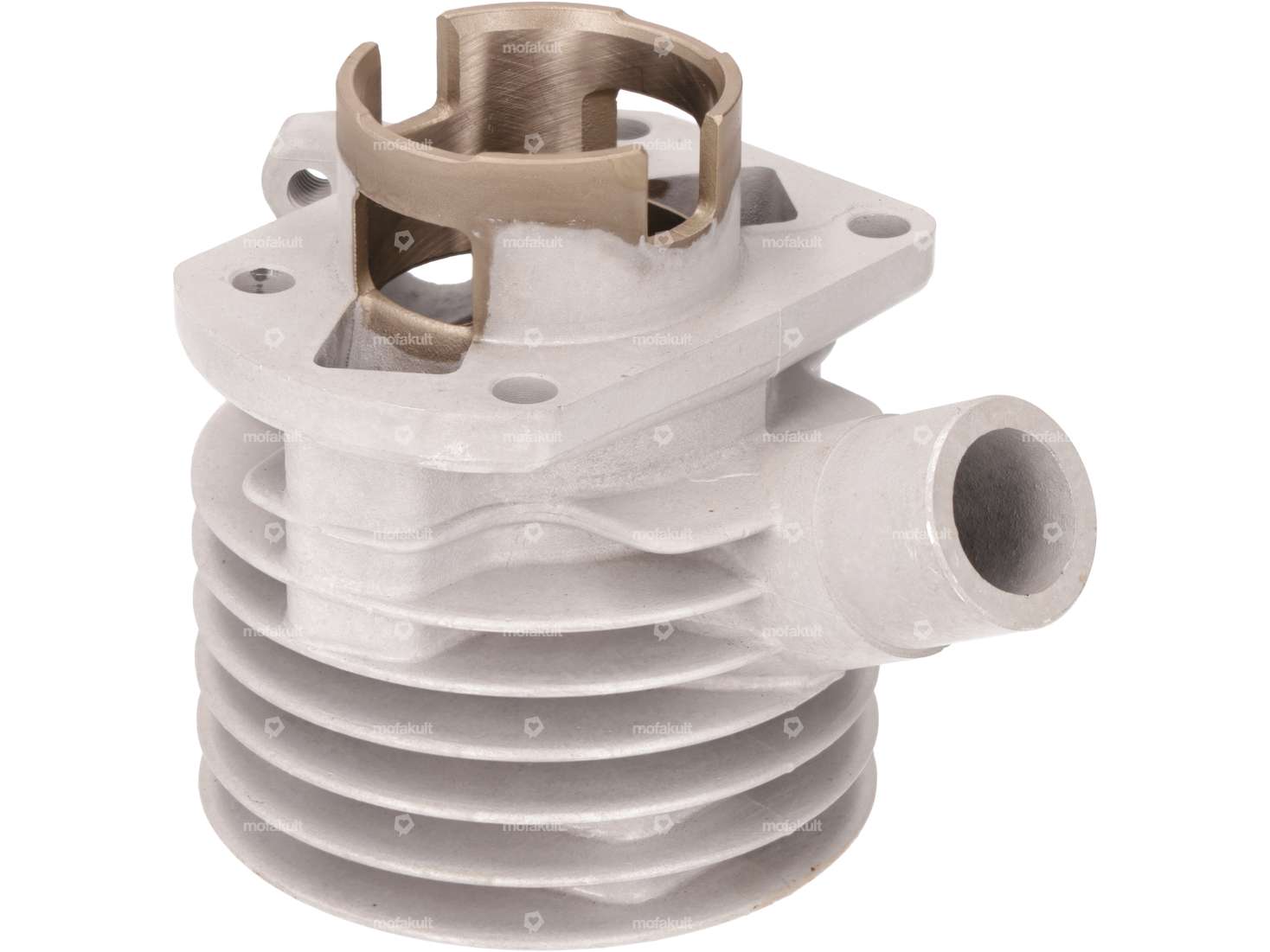

Cilindro tuning da 40 mm in alluminio con capacità di 54 cc adatto a ciclomotori / ciclomotori con motore Sachs 503 2AL, AAL, 2BL, ABL CH.
Il kit racing offre un aumento delle prestazioni nell'intera gamma di regimi del motore, con particolare attenzione ai bassi regimi e alla coppia. Rispetto al cilindro originale, questo cilindro da corsa è stato privato della guarnizione e l'aspirazione è stata allargata. Anche i canali di sfioro sono stati ampliati e la gonna del pistone è stata ottimizzata per migliorare la fasatura. Anche la porta di scarico è stata progettata con un'angolazione aerodinamicamente favorevole.
Oltre al pistone, il cilindro da corsa è stato privato della guarnizione e l'aspirazione è stata allargata.

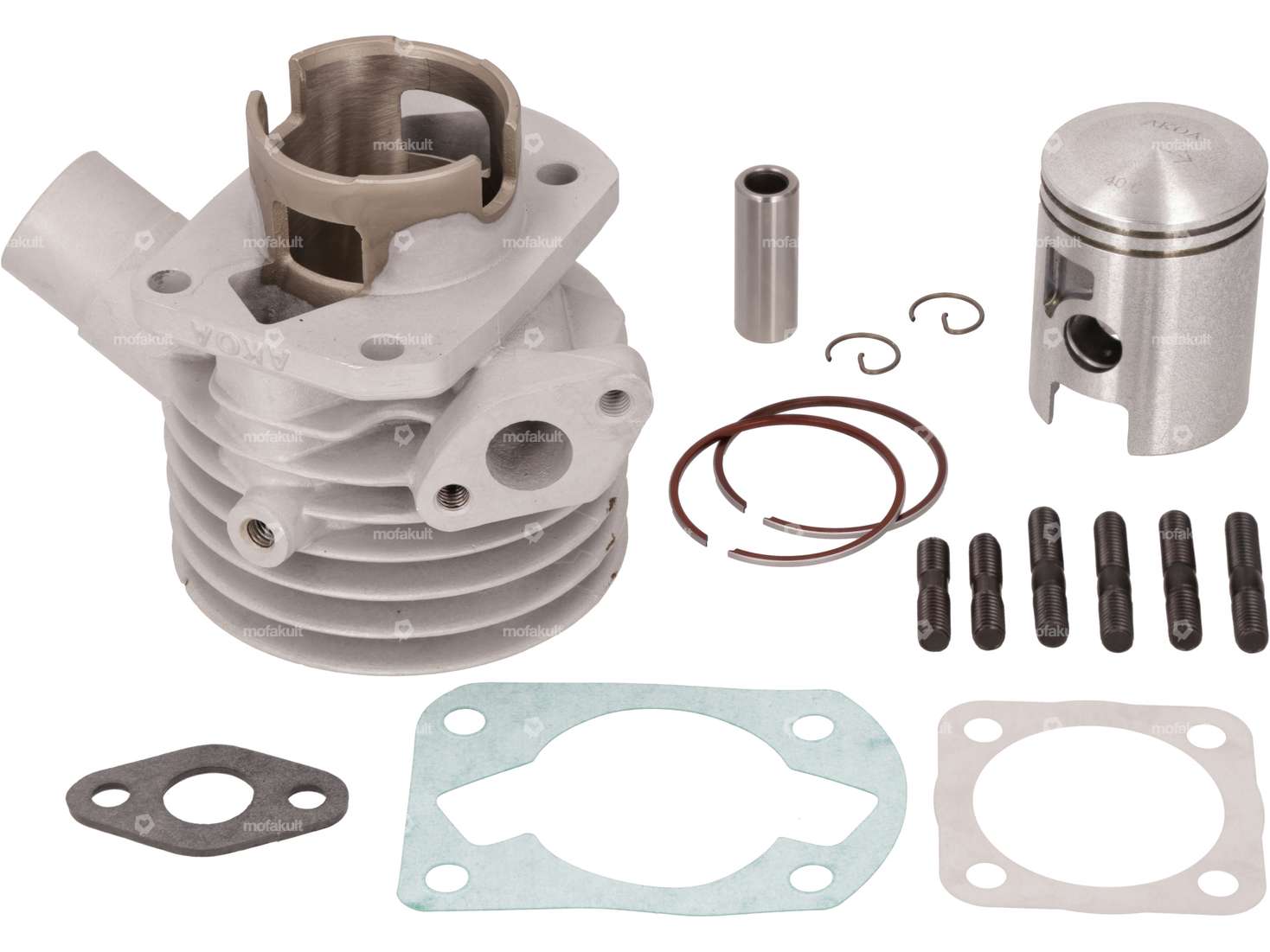

Oltre al pistone, la fornitura comprende anche le fasce elastiche, le clip, i bulloni, i prigionieri e le guarnizioni necessarie per il basamento, l'aspirazione e la testa del cilindro.
Materiale del cilindro: alluminio fuso con rivestimento in carburo di nichel-silicio (noto anche con il marchio protetto Nikasil®)
Materiale del pistone: alluminio fuso
Alesaggio: 40 mm
Capacità 54 cm³
Ø collo del cilindro: 45,5 mm
Ø uscita interna: 18.5 mm
Ø Uscita: 25,8 mm
Distanza dei fori di ingresso: 32 mm
Filettatura di ingresso: M6 x 0,8 mm
Ø Ingresso: 14 mm

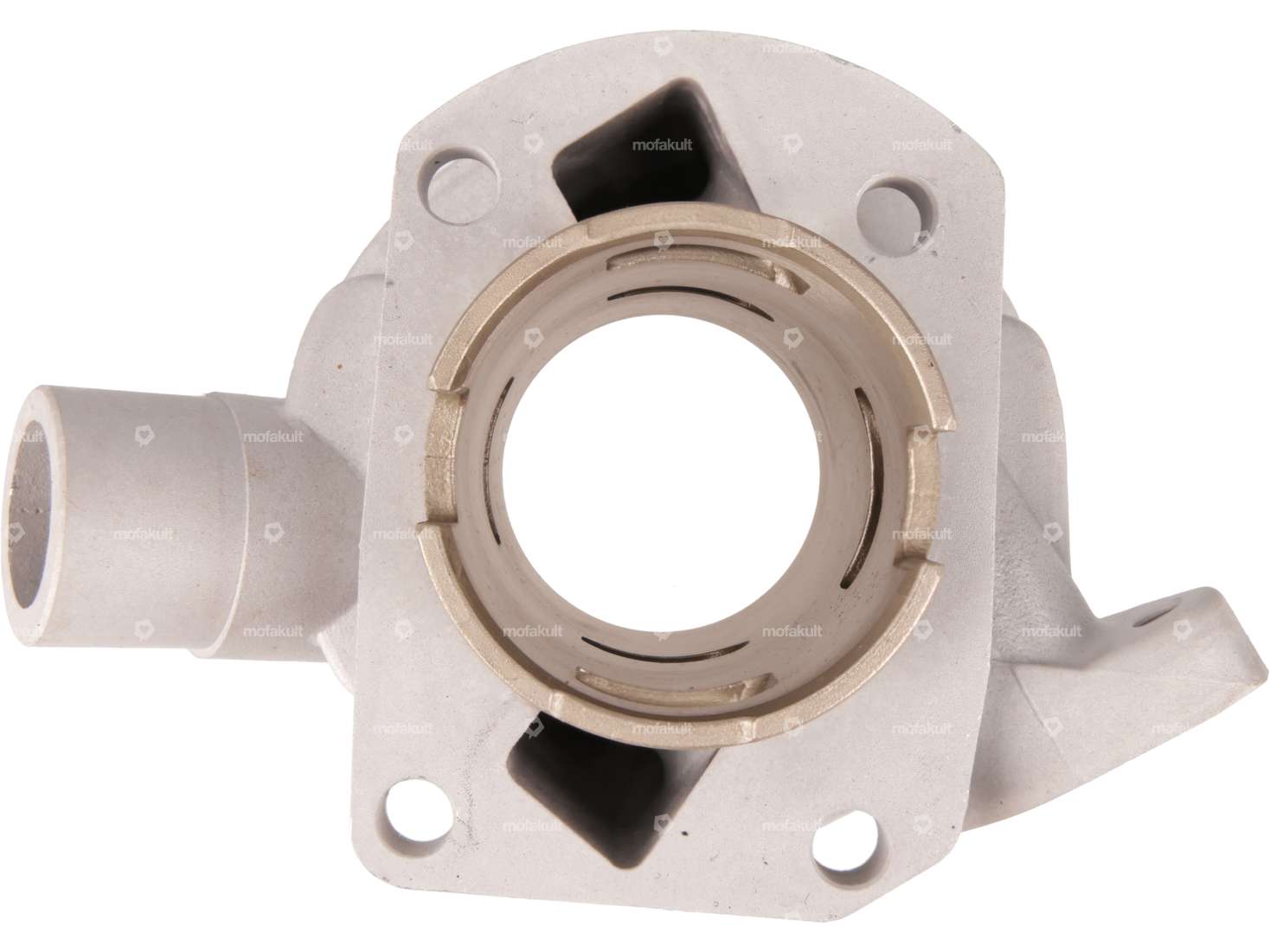

Forma dei fori della base del cilindro: 40 x 60 mm
Ø Foro del perno: 6,9 mm
Forma dei fori del coperchio del cilindro: 37 x 37 mm
Pistone: 12 mm
Nota: Per i motori Sachs 503 ABL, potrebbe essere necessario rettificare leggermente il carter del motore nell'area del collo del cilindro.
Le testate adatte e le corrispondenti parti aggiuntive per il cilindro di ricambio sono disponibili nella sezione accessori.
Prodotto di marca del produttore AKOA.
Dettagli
| Diametro nominale | 40 mm |
| Produttore | AKOA |
| Area di applicazione | Sintonizzazione |
| Materiale | Alluminio |
| Superficie | Carburo di nichel e silicio (noto come Nikasil®) |
| Spostamento | 54 ccm |
| Corsa dell'albero a gomiti | 43 mm |
| Ø collo del cilindro | 45.5 mm |
| Ø Uscita esterna | 25.8 mm |
| Ø uscita interna | 18.5 mm |
| Ø Ingresso interno | 14 mm |
| Ingresso del filo | M6x1 (filettatura standard) |
| Distanza tra i fori in ingresso | 32 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Tipo di uscita | bloccato |
| Numero di punti di fissaggio | 4 Stk |
| Schema di foratura [mm] | 40 x 60 / 37 x 37 |
| Decompressore | No |
Adatto ai seguenti modelli
| Sachs | 503 - AAL, ABL, 2AL / 2BL |
