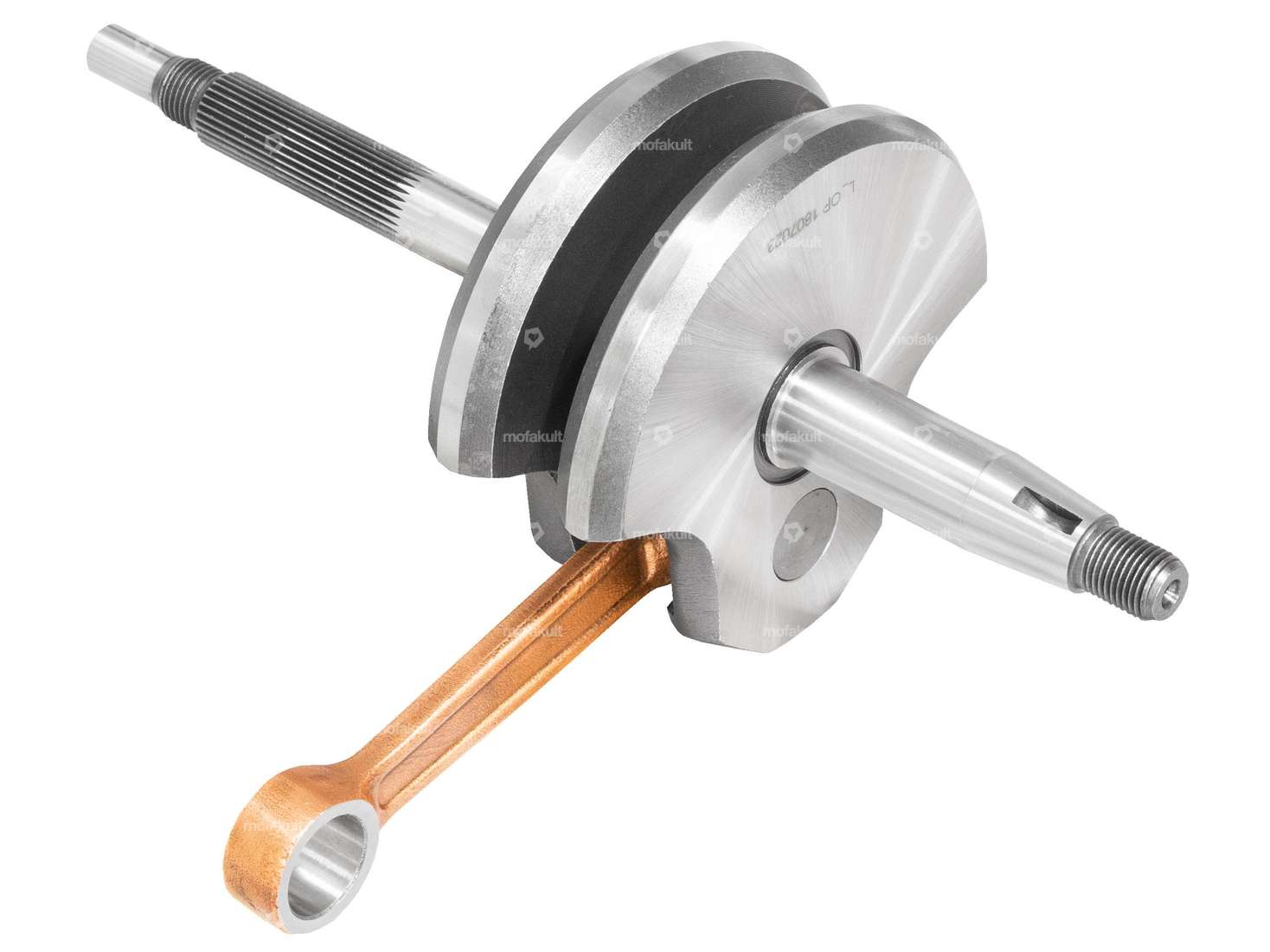

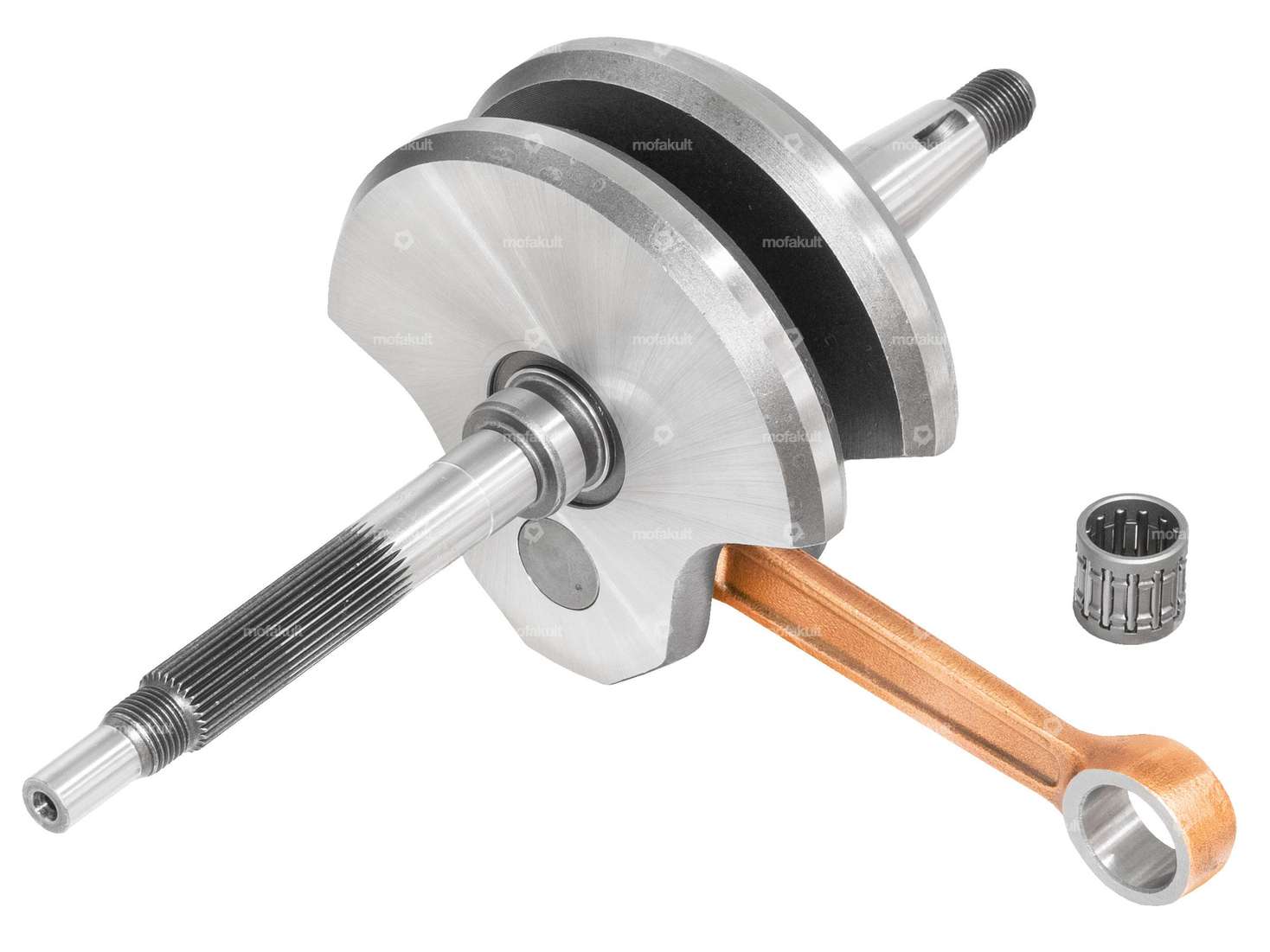

Albero a gomito per ciclomotori / ciclomotori con motori automatici a 2 velocità Sachs 503 ADV-CH e Sachs 503 AC-CH con controllo del vento.
Sono i motori con il cilindro grande e quadrato. L'ADV-CH è dotato di serie di un convertitore catalitico e il cavo di avviamento passa nel coperchio della frizione.
Dettagli
| Lunghezza della filettatura | 7 mm, 11 mm |
| Produttore | Jasil |
| Area di applicazione | Standard |
| Materiale | Acciaio |
| Tipo di guancia | standard |
| Corsa dell'albero a gomiti | 44 mm |
| Lunghezza della biella centro-centro | 86 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza totale perno lato frizione | 97 mm |
| Numero di marce | 2 Stk |
| Lunghezza totale lato accensione perno manovella | 62 mm |
| Ø nastri a manovella | 83 mm |
| Ø Occhio di biella | 15 mm |
| Peso | 964 g |
| Ø spinotto del pistone (B) | 12 mm |
| Ø Sede del cuscinetto (lato frizione) | 12 mm |
| Ø Sede del cuscinetto (lato accensione) | 15 mm |
| Dimensione cuscinetto a rullini | 12 / 15 x 12.8 mm (axe 12) |
| Reti a manovella larghe | 34.2 mm |
| Lunghezza 1° paragrafo | 9.4 mm |
| Lunghezza 2° paragrafo | 19.4 mm |
| Lunghezza 3° paragrafo | 74 mm |
| Ø 1° passo (lato accoppiamento) | 17 mm |
| Ø 2° spalla (lato accoppiamento) | 12 mm |
| Ø 3° passo (lato accoppiamento) | 11.6 mm |
| Lunghezza della spalla (lato di accensione) | 32 mm |
Adatto ai seguenti modelli
| Sachs | 503 - AC, ADV |
