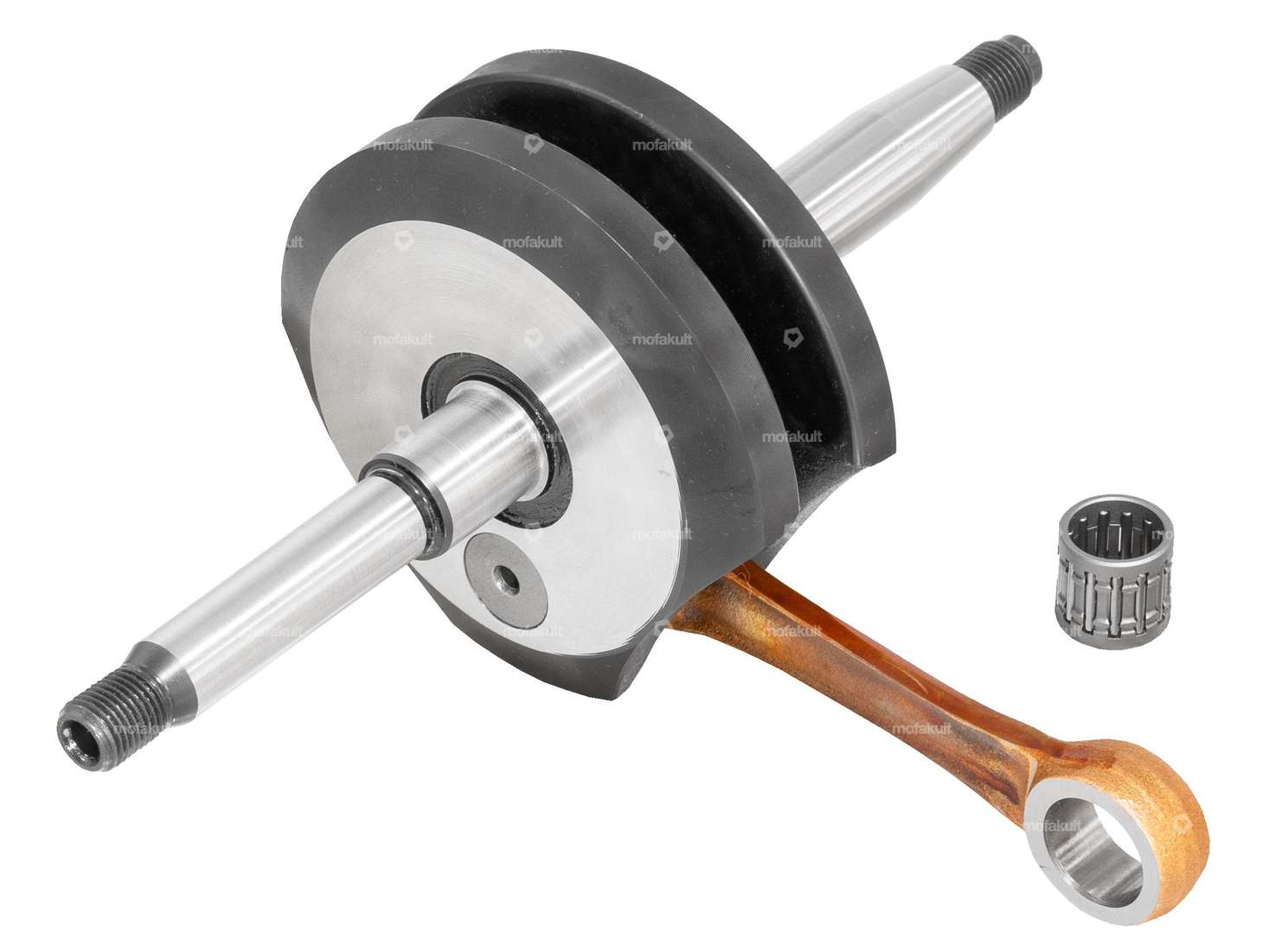

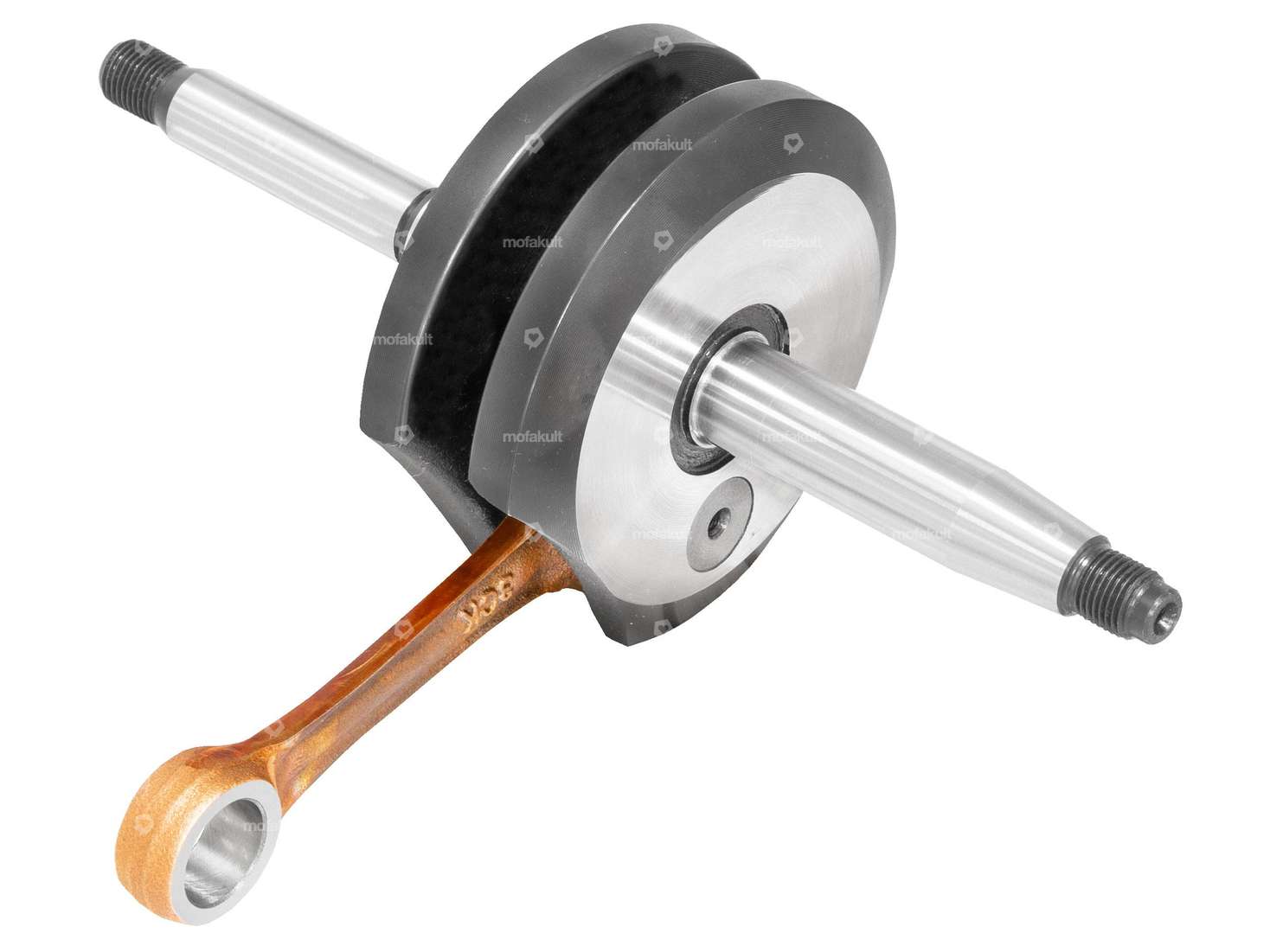

Albero a gomiti adatto per ciclomotori con motori Sachs 505, 535 A1 e 535 AV. Tra gli altri, questo albero è adatto per i modelli Hercules Prima 2, 3, 4, 5 e Optima.
Dettagli
| Lunghezza della filettatura | 12 mm |
| Area di applicazione | Standard |
| Materiale | Acciaio |
| Corsa dell'albero a gomiti | 44 mm |
| Lunghezza della biella centro-centro | 85 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza totale perno lato frizione | 77.5 mm |
| Numero di marce | 1 Stk, 2 Stk |
| Lunghezza totale lato accensione perno manovella | 73.5 mm |
| Ø nastri a manovella | 79.9 mm |
| Ø Occhio di biella | 15 mm |
| Peso | 956 g |
| Ø spinotto del pistone (B) | 12 mm |
| Ø Sede del cuscinetto (lato frizione) | 15 mm |
| Ø Sede del cuscinetto (lato accensione) | 15 mm |
| Dimensione cuscinetto a rullini | 12 / 15 x 14.2 mm (axe 12) |
| Reti a manovella larghe | 34.3 mm |
| Lunghezza 1° paragrafo | 18 mm |
| Lunghezza 2° paragrafo | 44 mm |
| Ø 1° passo (lato accoppiamento) | 15 mm |
| Ø 2° spalla (lato accoppiamento) | 11.6 mm |
| Lunghezza della spalla (lato di accensione) | 42.5 mm |
| Numero OEM Pony | A4477 |
Adatto ai seguenti modelli
| Sachs | 505 (con albero del pedale) |
| Ercole | Grande - 2, 3, 4, 5, Optima |
